Met deze 12–24V LED-dimmercontroller versterk je het dimmersignaal van je Volvo of Scania NG, zonder extra belasting op het systeem. Lees meer.

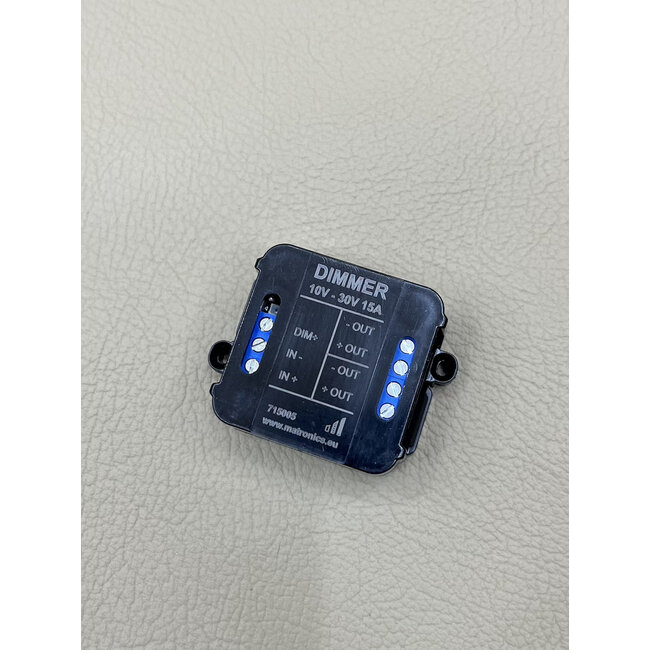

Controller die het 5V-signaal van de ingebouwde dimmer van de truck omzet naar 12V of 24V, afhankelijk van de aangesloten voeding. Dit betekent dat u gewone LED's en LED-strips kunt aansluiten en deze nog steeds kunt dimmen met de ingebouwde 5V- of 24V-dimmer, zonder deze te overbelasten en een storing te veroorzaken.
De controller is eenvoudig aan te sluiten met de schroefklemmen.
Aansluiting:
INPUT
DIM5V - Plus van de Scania/Volvo dimmer wordt hier aangesloten (5V)
IN- Aansluiting op de min van de truck (12V/24V)
IN+ Aansluiting op de massa van de truck
OUTPUT
OUT+ Uitgang met plus voor de verlichting (12V/24V)
OUT- Uitgang met min voor de verlichting
Het is belangrijk dat u zowel GND als 24V op de controller gebruikt wanneer de verlichting is aangesloten. De controller moet zo dicht mogelijk bij de dimmer worden geplaatst.
Zekeringen
Er zit een 15A zekering (minival met laag profiel) op de printplaat in de behuizing.
Er is ook een thermische zekering aanwezig, die niet kan worden vervangen, maar alleen bedoeld is als extra beveiliging in geval van defecten op de printplaten of bij ernstige overbelasting.
