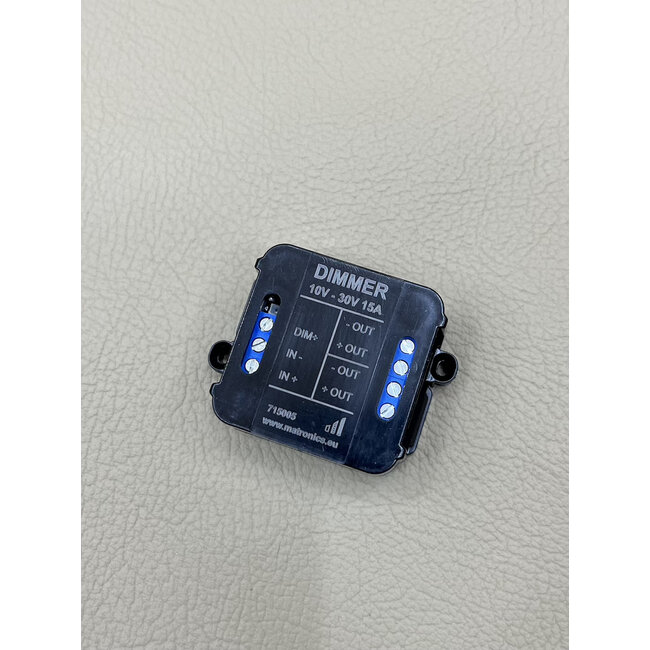

Der Controller wandelt das 5-V-Signal des im Fahrzeug integrierten Dimmers in 12 V oder 24 V um, abhängig vom angeschlossenen Netzteil. So können Sie Standard-LEDs und LED-Streifen anschließen und diese weiterhin mit dem 5-V- oder 24-V-Dimmer dimmen, ohne diesen zu überlasten oder Fehlfunktionen zu verursachen.

Der Controller lässt sich einfach über die Schraubklemmen anschließen.

Anschlüsse:

EINGANG
DIM5V – Pluspol des Scania/Volvo-Dimmers (5 V) hier anschließen
IN- – Anschluss an Minuspol des Fahrzeugs (12 V/24 V)
IN+ – Anschluss an Masse des Fahrzeugs

AUSGANG
OUT+ – Ausgang mit Pluspol für die Beleuchtung (12 V/24 V)
OUT- – Ausgang mit Minuspol für die Beleuchtung

Wichtig: Verwenden Sie sowohl Masse (GND) als auch 24 V am Controller, wenn die Beleuchtung angeschlossen ist. Platzieren Sie den Controller so nah wie möglich am Dimmer.

Sicherungen
Auf der Leiterplatte im Gehäuse befindet sich eine 15-A-Sicherung (flache Minival-Sicherung).

Zusätzlich ist eine Thermosicherung vorhanden, die nicht austauschbar ist und ausschließlich als zusätzlicher Schutz bei Defekten der Leiterplatte oder starker Überlastung dient.
